Crossply-Maschine für UD-Aramid-Stoffe

Kreuzschlagmaschine für UD-Aramid-Stoffe

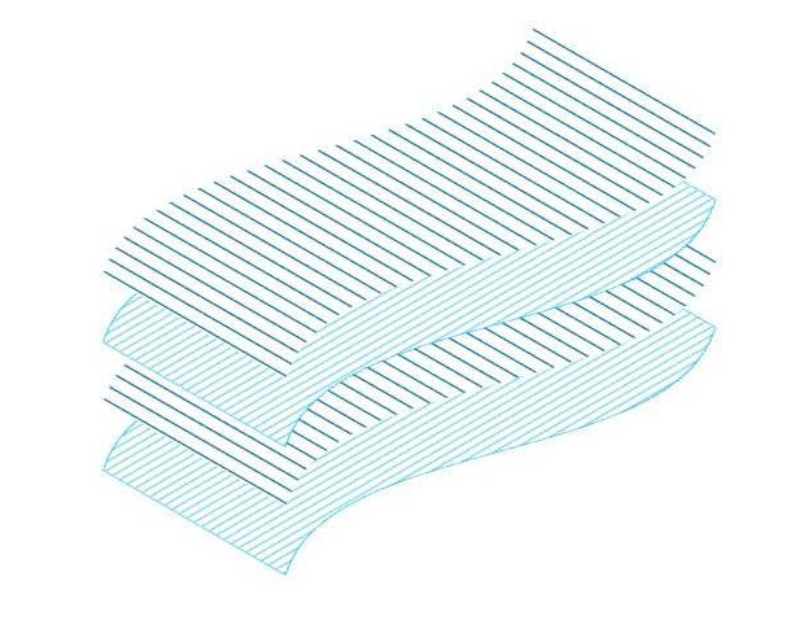

UHMWPE UD kontinuierlicher orthogonaler Vulkanisationsprozess:



Automatischer Kreuzlagenmaschinenprozess für UD-Aramid-Gewebe:

1. Setzen Sie das unidirektionale PE UD auf die 0-Grad- und 90-Grad-Spannungsabwickelvorrichtungen.

2. Das 0 Grad UD-Spannungsgewebe wird vor dem Aufwickeln durch die Servozugvorrichtung auf die Heißpressplattform abgewickelt.

3. Nachdem der 90-Grad-UD-Stoff vom Servo-Breiteneinstellgerät gezogen und positioniert wurde, wird er vom Heißschneidegerät geschnitten.

4. Die obere Heißpressebene wird schnell nach unten gedrückt und der Druck wird über eine Signalerfassung übertragen, um den Verbundstoff anzutreiben.

5. Die Servotraktion wird in Verbindung mit der Spannwelle verwendet, um das orthogonal fertiggestellte PEUD-Gewebe zu rollen.



4/6UD-Verbundwerkstoff: Das vulkanisierte fertige PEUD-Gewebe wird von der oben erwähnten dreiachsigen Abwickelvorrichtung mit 0-Grad, heißgepresstem Verbundwerkstoff, Servotraktion und Spannachsenwicklung aufgenommen.







Maschinentechnische Parameter der automatischen UD-Aramid-Gewebe-Kreuzlagemaschine



1) Presskraft: 6000 kN

2) Arbeitstischabmessungen: 1700 * 1700 mm

3) Materialbreite: Kleiner oder gleich 1650 mm

4) Wärmequellenmedium: Thermoöl

5) Heizmethode: externe Ölheizungsumwälzung

6) Pressmethode: hydraulisch

7) Steuermodus: HMI+PLC

8) Getriebesteuerung: Frequenzumsetzung + Servoantrieb

9) Gesamtleistung: ca. 95 kW

10) Stromversorgung: 380 V/50 Hz (kundenspezifisch)

11) Länge * Breite * Höhe: 9500 * 7500 * 5000 mm

12) Gewicht: ca. 25 Tonnen











Automatische Maschinenkonfiguration für UD-Aramid-Gewebe mit Querlage



NEIN.	Teilename	Technische Anforderungen	Funktion
1	0 Grad Abwickelvorrichtung	3-Abwickeln der Achsenmitte/Sicherheitsfutter	0 Grad UD-Spannungsabwicklung
		Magnetische Pulverspannungsregelung
2	90-Grad-Abrollplattform	Einachsiges Zentrumsabwickel-/Sicherheitsfutter	90-Grad-UD-Spannungsabwicklung
		Magnetische Steuerung der Pulverspannung
3	Gerät mit fester Breite	Servo-Schrittvorschub	Funktion: Horizontales Ziehen von Material mit fester Breite
		Pneumatische Klemmbewegung mit fester Länge
		Servomotorantrieb, Isolationsstufe F, Schutzart IP55, Marke: Huichuan
		Die Zuglänge HMI ist einstellbar
		Bewegliche Führungsschiene aus Kohlenstoffstahl, hartverchromt, Hochfrequenz-Abschreckbehandlung
		Thermisches Schneiden
4	Pressen und Laminieren	Viersäulenführung aus Kohlenstoffstahl, hartverchromt	Heißpressen und Laminieren
		6000KN Vierzylinder-Hydraulikbaugruppe
		1700 * 1700 mm Heißlaminiertischplatte
		Externe Ölheizung für die Formtemperatur
5	Führungsgerät	Servobetriebene Führungsrolle	Leitende Produkte
		Servomotorantrieb, Isolationsstufe F, Schutzart IP55
6	Wickelgerät	Mittenabwickel-/Sicherheitsspannfutter	Wickeln von Endprodukten
		Magnetische Pulverspannungsregelung
		Motorantrieb mit variabler Frequenz, Isolationsstufe F, Schutzart IP55, Marke: Siemens
